Fejlett LED-es fényerő-szabályozó jelátalakító szállító

Az AK Lighting a LED-es fényerő-szabályozó jelátalakítók gyártója és szállítója. A mi részekéntszínpadi világítási megoldások, olyan fejlett vezérlőberendezéseket kínálunk, amelyek képesek a különböző típusú fényerő-szabályozó jeleket LED-es lámpatestek által felismerhető vezérlőjelekké alakítani, ezáltal precíz tompítást és dinamikus hatásokat tesznek lehetővé.

Miért van szükség konverterre?

A világítóipar számos, egymással összeegyeztethetetlen szabályozási szabványt alkalmaz; konverter nélkül a világítási rendszer nagy valószínűséggel működési problémákba ütközik.

Színpadi előadások: Általában az univerzális DMX512 protokollt használja.

Kereskedelmi épületek: Általában DALI és 0-10V/1-10V protokollokat használnak.

LED szalagok és modulok: Általában közvetlenül fogadja a PWM jeleket.

Ha az összes világítótestet egyetlen egységes rendszerrel szeretné vezérelni, akkor egy konverter – amely képes pontosan és valós időben átalakítani az egyik fényerő-szabályzó jelet egy másikra – elengedhetetlen eszköz.

Alapfunkciók összehasonlítása

Tipikus kombinációs forgatókönyvek

Használati és konfigurációs javaslatainkat kifejezetten az Ön projektje követelményeihez igazítjuk. Minden projekthez – annak jellegétől függetlenül – személyre szabott megoldásokat kínálunk, amelyek tökéletesen illeszkednek a valós működési igényekhez. Meghívjuk Önt, hogy lépjen kapcsolatba velünk, hogy megbeszéljük konkrét igényeit.

1. Kis beltéri színpadok

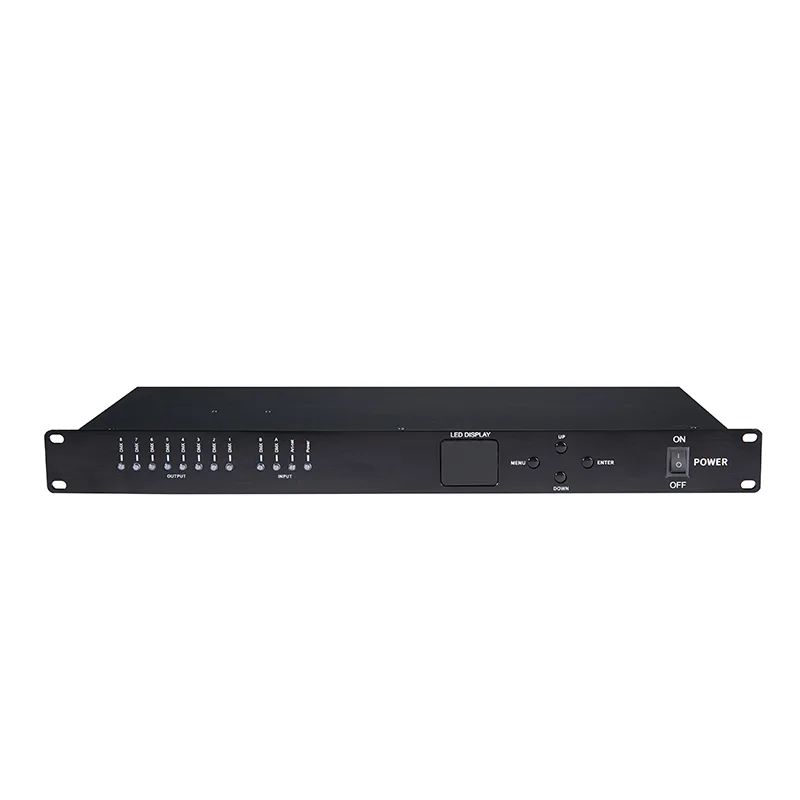

Konfiguráció:Art-Net DMX konverter→ Világítótestek

Kisméretű világítási elrendezésekhez, ahol a DMX jelátviteli távolságok rövidek, nincs szükség DMX Splitterre. Ebben a forgatókönyvben egy egyszerű Art-Net-DMX konverter elegendő az Art-Net adatok DMX jellé alakításához, amelyet a világítótestek felismernek.

Ez a konfiguráció egyszerű kábelezéssel és gyors üzembe helyezéssel rendelkezik, így ideális vállalati találkozókhoz, kis színházi színpadokhoz vagy kiállítási rendezvényekhez.

2. Közepes méretű színpadok / félig szabadtéri előadások

Konfiguráció: Art-Net-DMX konverter → IP-besorolású DMX elosztó → Zónás világítótestek

Az elosztott vezérlés lehetővé teszi, hogy minden egyes zónát egy dedikált Splitter kimenet vezéreljen, ezáltal javítva a jel stabilitását, és megakadályozva, hogy az egyportos meghibásodás veszélybe sodorja az egész világítási rendszert.

Az IP65 besorolású Splittert úgy tervezték, hogy ellenálljon a félig kültéri vagy nedves környezetnek. Ez a beállítás többrétegű világítási effektusokat tesz lehetővé, és támogatja a színpadi hátterek és előterek független zónázását.

3. Nagy szabadtéri színpadok / éjszakai tájvilágítási projektek

Konfiguráció: IP65 besorolású Art-Net to DMX Converter →IP-besorolású DMX elosztó→ Zónás világítótestek → Átfogó vezérlőrendszer

Az ilyen típusú projektek teljes kültéri védelmet igényelnek – különösen az esővel, porral és nedvességgel szembeni ellenállást. Továbbá, tekintettel az ilyen helyszínek kiterjedt jellegére, az elosztott Splitterek lehetővé teszik a különböző zónák független vezérlését a helyszínen. Ez a megközelítés megakadályozza a jel csillapítását és torzulását, és stabil DMX kimenetet biztosít hosszú átviteli távolságokon.

Ez a rendszer képes több száz vagy akár több ezer világítótest egyidejű működését támogatni, megkönnyítve összetett fényeffektusokat és szinkronizált animációkat.

Telepítési útmutató

● Telepítési környezet előkészítése

Győződjön meg arról, hogy a LED fényerő-szabályozó jelátalakító tervezett telepítési helye vízszintes és jól szellőző. Ha az eszköz IP65-ös besorolással rendelkezik, akkor szabadban is telepíthető; kerülje azonban a tartós vízbe merítést.

A megfelelő hőelvezetés érdekében tartson legalább 10-15 cm távolságot a készülék körül.

● Tápellátás és földelés

Használjon stabil tápegységet, amelynek feszültsége megfelel a készülék specifikációinak. Javasoljuk, hogy egy dedikált áramkört használjon, hogy elkerülje a nagy teljesítményű terhelésekkel való megosztást.

Győződjön meg arról, hogy a DMX földelő vezeték megfelelően földelve van, hogy minimalizálja a jel interferenciáját és csökkentse a villogás kockázatát.

● Készülékszerelés

Rögzítse a készüléket csavarokkal vagy tartókonzolokkal a stabilitás biztosítása érdekében; ez megakadályozza, hogy a vibráció vagy a fizikai mozgás befolyásolja a belső áramkört.

Kültéri telepítés esetén vegye fontolóra vízálló tömítőanyag használatát a csatlakozónyílások tömítésének megerősítésére.

● DMX és hálózati jelkábelezés

Art-Net DMX konverter: Csatlakoztassa a hálózati bemenetet (Art-Net) egy világítási konzolhoz vagy médiaszerverhez, és csatlakoztassa a DMX kimenetet DMX-kompatibilis lámpatestekhez vagy DMX Splitterhez.

DMX Splitter IP: Csatlakoztassa a DMX bemenetet egy átalakítóhoz vagy egy upstream elosztó kimenetéhez, és ossza el a DMX kimeneteket az egyes lámpatestekhez vagy világítási zónákhoz. Használjon árnyékolt DMX kábeleket; hosszú távú futások esetén ajánlatos, hogy egy kábelszakasz ne haladja meg a 300 métert.

A többelosztós rendszerekben minden elosztót úgy konfiguráljon, hogy független kimenetekkel működjön, hogy minimalizálja az egyes pontok meghibásodásának kockázatát.

● Rendszerkonfiguráció

Állítsa be az Art-Net Universe-ot és a kezdőcímet úgy, hogy megfeleljen a világítótestek címeinek. A DMX Splitter kimeneti portjai konfigurálhatók terminálimpedancia illesztésre (lezárásra).

A kábelezés befejezése után végezzen jeltesztet, hogy megbizonyosodjon arról, hogy a világítótestek megfelelően reagálnak.
